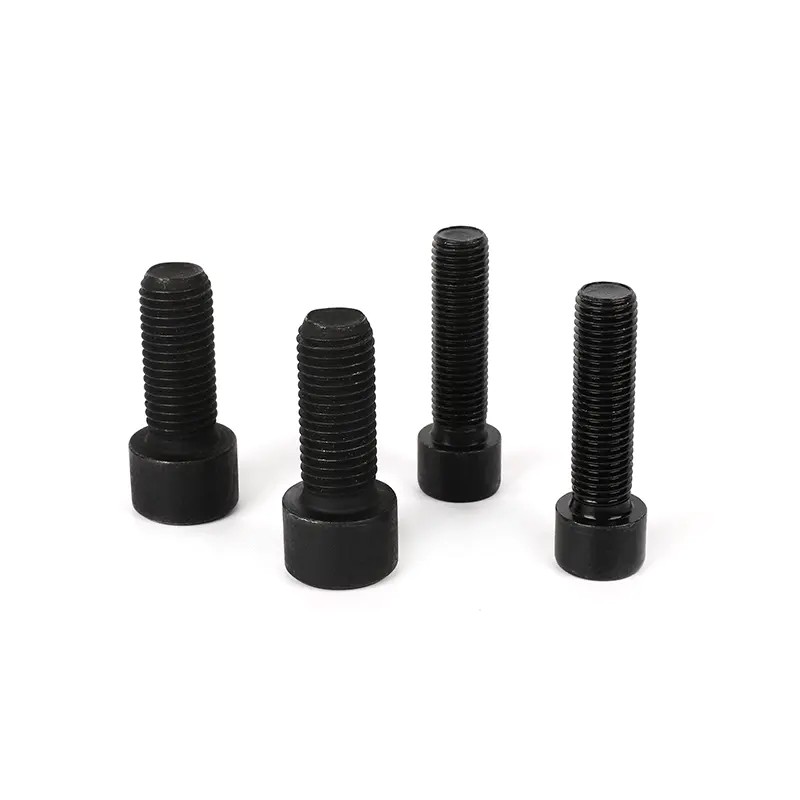

Винты с шестигранной головкой: полное руководство по выбору и использованию

Винты с шестигранной головкой являются краеугольным камнем механической сборки, обеспечивая превосходную передачу крутящего момента и надежность по сравнению с другими типами приводов. Для большинства промышленных применений выбор Стальной сплав марки 8,8 или выше при правильной смазке обеспечивается оптимальная сила зажима и предотвращается выход из строя при вибрации. Понимание конкретной взаимосвязи между шагом резьбы, размером головки и маркой материала имеет важное значение для поддержания структурной целостности в условиях высоких напряжений.

Механические преимущества шестиугольных приводных систем

Шестиугольная конструкция головки — это не просто традиционный выбор; это инженерное решение проблемы приложения крутящего момента. В отличие от шлицевых или крестообразных приводов, которые выскакивают при высокой нагрузке, шестигранная головка допускает прямое зацепление с гаечными ключами или головками. Такая геометрия равномерно распределяет нагрузку по шести точкам контакта, что значительно снижает риск повреждения приводной детали.

Эффективность передачи крутящего момента

В приложениях с высоким крутящим моментом эффективность передачи усилия от инструмента к крепежу имеет решающее значение. Шестигранные головки выдерживают до На 30% больше крутящего момента чем эквивалентные винты с крестообразным шлицем до возникновения деформации. Это делает их незаменимыми в автомобильной, аэрокосмической и тяжелой машиностроительной отраслях, где для поддержания целостности соединения требуется точная предварительная нагрузка.

Доступность и универсальность инструментов

Внешняя шестигранная конструкция обеспечивает доступ под разными углами. Головку можно зацепить стандартными рожковыми ключами, накидными ключами и наборами торцевых головок. Эта универсальность имеет решающее значение в ограниченном пространстве, где отвертку невозможно выровнять по оси. Кроме того, большая опорная поверхность под головкой помогает распределить зажимную нагрузку по более широкой площади, снижая вероятность повреждения материала подложки.

Марки материалов и классификация прочности

Выбор правильной марки материала имеет первостепенное значение для предотвращения катастрофического отказа. Винты с шестигранной головкой классифицируются по классам свойств, которые определяют их предел прочности и предел текучести. Использование крепежа более низкого качества в условиях высоких нагрузок может привести к растяжению или сдвигу, а завышение технических характеристик может привести к ненужным затратам и потенциальной хрупкости.

Для агрессивных сред предпочтительны варианты из нержавеющей стали, такие как А2-70 и А4-80. Хотя A2 (нержавеющая сталь 304) обеспечивает хорошую общую устойчивость к коррозии, А4 (нержавеющая сталь 316) обеспечивает превосходную защиту от хлоридов и кислот, что делает его идеальным для морских и химических процессов.

Рекомендации по установке и контроль крутящего момента

Правильный монтаж так же важен, как и выбор материала. Чрезмерная затяжка может привести к сорванию резьбы или поломке винта, а недостаточная затяжка приведет к ослаблению соединения. Для достижения правильной нагрузки на зажим необходимо понимать взаимосвязь между крутящим моментом, трением и натяжением.

Роль смазки

Трение составляет примерно 90% приложенного крутящего момента , при этом только 10% способствуют фактической силе зажима. Изменения в обработке поверхности и смазке могут радикально изменить это соотношение. Использование постоянной смазки, такой как дисульфид молибдена или масло, снижает коэффициент трения, позволяя более точно прогнозировать предварительную нагрузку. Всегда корректируйте характеристики крутящего момента в зависимости от того, является ли крепеж сухим, смазанным маслом или воском.

Последовательность и схемы затяжки

При установке нескольких винтов с шестигранной головкой во фланец или пластину последовательность затяжки имеет решающее значение для предотвращения деформации или неравномерного уплотнения. Звездчатый или крестообразный рисунок обеспечивает равномерное распределение давления. Для ответственных соединений рекомендуется многоэтапный процесс затяжки:

1. Плотно затяните все болты, чтобы посадить шарнирные компоненты.
2. Затяните до 50 % конечного заданного крутящего момента по схеме «звезда».
3. Увеличьте до 100 % заданного крутящего момента по той же схеме.
4. Выполните последний проход, чтобы убедиться, что болты не ослабли.

Распространенные виды отказов и их предотвращение

Даже высококачественные винты с шестигранной головкой могут выйти из строя, если их подвергнуть воздействию условий, выходящих за пределы их расчетных возможностей. Распознавание признаков сбоя помогает диагностировать проблемы и предотвращать их повторение в будущих сборках.

Водородное охрупчивание

Винты из высокопрочной стали (классы 10.9 и 12.9) подвержены водородному охрупчиванию, особенно после гальваники. Это явление вызывает внезапное хрупкое разрушение при длительной нагрузке. Чтобы снизить этот риск, производители должны обжигать детали при 200°C в течение 4 часов покрытия для диффузии захваченного водорода. Проектировщикам также следует избегать указания наивысшего класса прочности без крайней необходимости.

Ослабление вибрации

Динамические нагрузки могут привести к тому, что шестигранные винты со временем ослабнут. Хотя стопорные гайки с нейлоновыми вставками являются обычным явлением, их может оказаться недостаточно при сильной вибрации. Альтернативы включают в себя:

• Шайбы Nord-Lock: Используйте клиновую геометрию для механической блокировки затвора.
• Клеи для фиксации резьбы: Химические вещества, такие как Loctite, заполняют микроскопические зазоры, предотвращая вращение.
• Преобладающие динамометрические гайки: Деформированная резьба гаек, обеспечивающая постоянное трение.
